QR-M™ Extruder Standard 2,85mm – Bondtech

Solução Versátil

A Extrusora QR-M vem em 4 configurações diferentes para acomodar as orientações Standard (direita) e Mirrored (esquerda) e fornece a opção de 1,75 mm e 2,85/3,00 mm de diâmetro de filamento.

Qualidade de construção

As peças da caixa são profissionalmente SLS impressas em nylon para máxima resistência e precisão. Também está incluído um cabo de 700 mm com conectores rápidos JST-PH6 a PC2510.

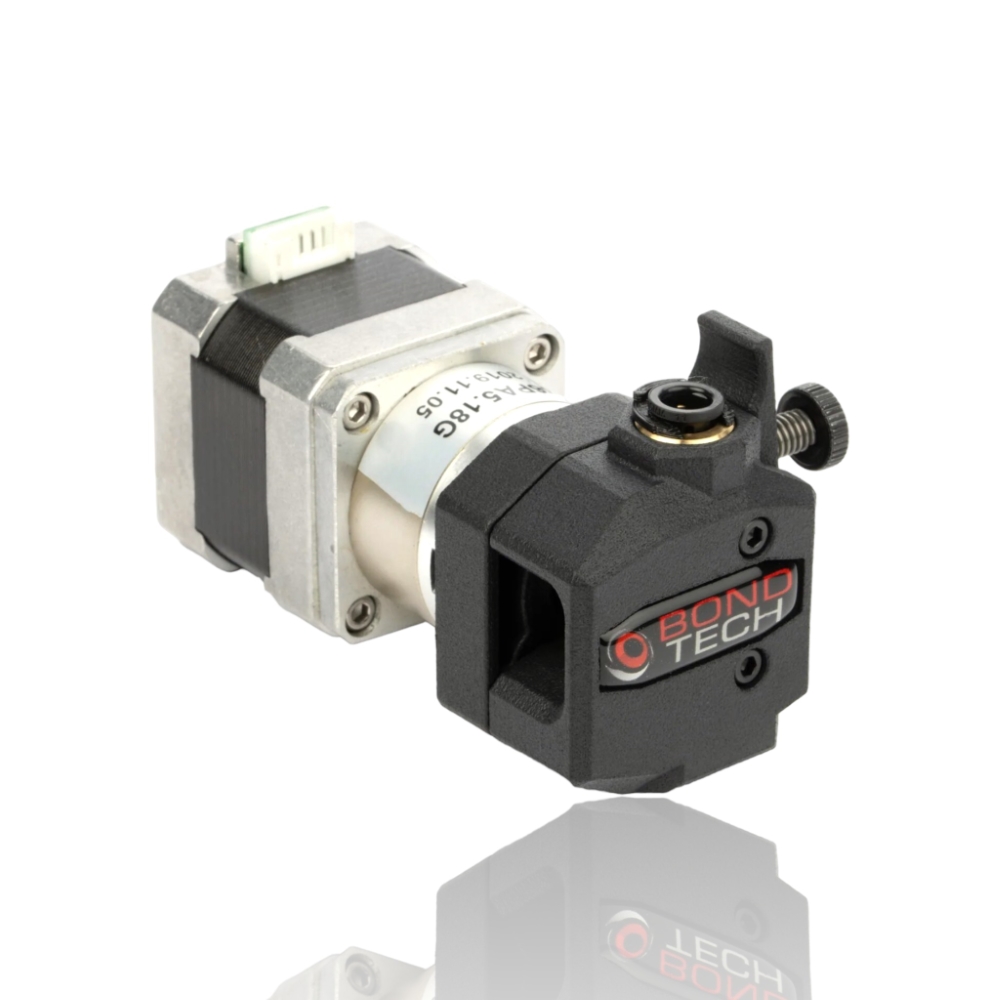

A Bondtech QR-M utiliza um motor passo-a-passo Nema17 com um redutor de engrenagens planetário integrado com uma relação de engrenagens 5:1. Combinando estas características com engrenagens de precisão em aço temperado CNC, a Extrusora QR-M dá-lhe uma potência compacta para todas as suas aplicações. Quer necessite de impressões de alta resolução com bicos pequenos ou impressões de alto fluxo com bicos grandes, a relação de engrenagens optimizada, combinada com as engrenagens de transmissão líderes na indústria da Bondtech, proporciona uma potência de empuxo sem paralelo e retracções rápidas por raios num pacote leve e compacto.

Bondtech Dual-Drive

A tecnologia única da Bondtech Dual-Drive proporciona um fluxo ininterrupto de material sem medo de moer ou escorregar, mesmo nas condições mais exigentes. Os utilizadores da Bondtech em todo o mundo atestarão que mesmo em impressões com milhares de retracções, as extrusoras Bondtech têm um desempenho impecável com uma precisão inigualável e zero danos ou degradação do filamento.

Capacidade Multi-Material

A extrusora QR-M alimenta todo o material com alta fiabilidade, desde nylons escorregadios e filamentos de TPU/TPE macios até materiais de alta resistência altamente rígidos e por vezes frágeis, cheios de carbono. A extrusora foi concebida para filamentos de 1,75 ou 2,85/3,00 mm, mas foi testada para assegurar o desempenho de filamentos com um diâmetro generalizado para alta fiabilidade, independentemente da tolerância do filamento utilizado. O percurso do filamento é totalmente guiado por todo o corpo da extrusora e a carcaça mantém tolerâncias apertadas às engrenagens de accionamento, atenuando as hipóteses de alimentação incorrecta do filamento quando se verifica um aumento da contrapressão ou a utilização de filamentos altamente flexíveis.

Tensão ajustável

O tensor do parafuso manual permite afinar a pressão exercida pelas engrenagens de accionamento sobre o filamento. Isto dá-lhe o poder de ajustar a pressão de acordo com as suas preferências e de optimizar para o tipo de material que está a utilizar.

Quick-Release

Para poder fazer alterações materiais num instante, basta activar a alavanca de Quick-Release para libertar a tensão e puxar o material a ser mudado para fora da extrusora. Enquanto mantém a alavanca activada, insira o novo material.

Direcção da alimentação

A QR-M alimenta o material com a mesma força em ambas as direcções, por isso é flexível quando se trata de integrar com a sua aplicação.

Especificações do produto

Cada unidade vem montada, testada, e verificada para um desempenho óptimo.
Configuração recomendada da corrente do motor: 1.2A
Regulação de E-steps: 476,5 (1,75mm) (492,45 2,85 mm) passos/mm

Esta extrusora não vem com um suporte. Um suporte para impressão está disponível aqui. Na maioria dos casos, serão necessárias montagens personalizadas. Se utilizar o suporte de impressão disponível, necessitará de parafusos QTY:2 M5x10 de cabeça baixa e inserções roscadas M5.

Aviso importante sobre os passos electrónicos

O valor para os passos electrónicos apresentados acima é o cenário mais comum:
motores de 1,8°/etapas e microetapas de 16 bits

Os passos electrónicos dependem de:

• O ângulo do motor passo-a-passo por passo: O mais comum é de 1,8°. No entanto, algumas impressoras utilizam outros tipos.
• A configuração do micro-passo do quadro principal: O mais comum é de 16 bit. No entanto, algumas placas podem utilizar outros ajustes de bit.
• Existe uma relação directamente proporcional com os bits de micro-passo:
• Se o micro-passo é duplicado, ex. 32bit, também duplica o valor do e-passo.

Existe uma relação inversamente proporcional com o ângulo por passo:
Se o ângulo do motor passo a passo for reduzido para metade, ex. 0,9, duplicar o valor dos passos electrónicos.
