Dupont Cable with lock 4pin JST-PH6 6pin 70cm – Bondtech

Cabo Dupont com fechadura

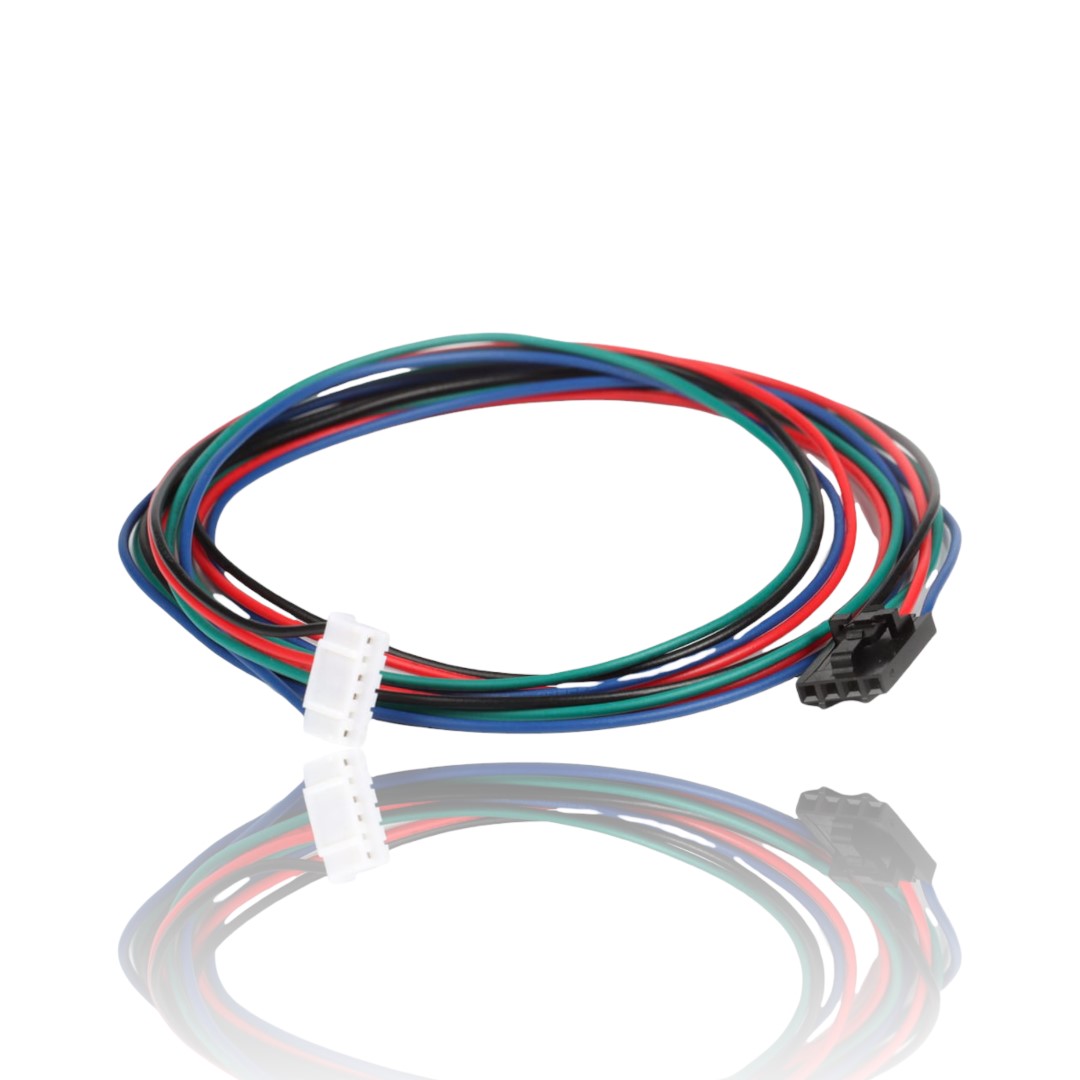

700 mm, cabo Dupont conector de 4 pinos com função de bloqueio para conector JST-PH6 de 6 pinos.

Este cabo é por defeito com fio para o nosso motor Nema17 de 40 mm Geared, certifique-se de que segue os esquemas para a sua aplicação.

A cablagem especificada deste cabo pode ser encontrada em baixo.

Lado do controlador Lado do motor
PINO 1 —— PINO 1
PINO 2 —— PINO 4
PINO 3 —— PINO 3
PINO 4 —— PINO 6

Se vai ser usado com o nosso motor Pancake de 25 mm, então troque a posição dos dois fios centrais de modo a ter uma ligação correcta como abaixo.

Lado do controlador Lado do motor
PINO 1 —— PINO 1
PINO 2 —— PINO 3
PINO 3 —— PINO 4
PINO 4 —— PINO 6
